激光光束質量是決定激光系統性能的核心參數。無論是精密加工、科學研究還是醫療應用，光束質量都直接影響最終效果。M2因子作為ISO?11146國際標準定義的光束質量評價指標，已成為激光技術領域最重要的表征參數。理解M2的物理意義、掌握正確的測量方法，對于激光器選型、系統優化和質量控制至關重要。本文將從理論基礎出發，系統介紹M2測量技術和實際應用，為科研人員和工程師提供完整的技術指南。

一、M2因子的理論基礎

1.1 物理定義與數學表達

M2因子（讀作"M平方"），也稱為光束傳播比或光束質量因子，其定義基于光束參數乘積（Beam Parameter Product, BPP）的概念。根據ISO 11146標準，M2的數學表達式為：

M2 = (π × θ × w?) / λ

其中w?是光束束腰半徑，θ是遠場發散半角，λ是激光波長。對于理想的高斯TEM??光束，M2值恰好等于1，這是物理上可以達到的最佳值。任何實際激光系統的M2值都大于或等于1，數值越接近1表示光束質量越好。

實際光束的傳播遵循修正的高斯光束傳播方程：w2(z) = w?2 + M? × (λ/πw?)2 × (z - z?)2。這一方程揭示了M2對光束傳播特性的深刻影響——M2值增大會導致光束直徑以M倍增長，發散角以M倍增大，而瑞利長度縮短至1/M2倍。

1.2 M2與光束質量的關系

M2因子的物理意義體現在多個方面。首先，它直接決定了光束的聚焦能力。經透鏡聚焦后的光斑直徑與M2成正比，而焦點處的光強與1/M?成反比。這意味著M2從1增加到2時，焦點光強會降低至原來的1/16，這對激光加工和醫療應用影響巨大。

其次，M2反映了光束的空間相干性和模式純度。M2=1代表完全空間相干的單橫模運行，而M2增大則表明高階模式成分增加。M2的一個重要特性是傳輸不變性——通過無像差、無衍射的光學系統后，M2值保持不變，這使其成為表征激光器固有光束質量的理想?yún)?shù)。

1.3 ISO 11146國際標準

ISO 11146標準系列規定了激光束寬度、發散角和光束傳播比的標準測試方法。標準的核心要求包括：

光束寬度定義：必須使用D4σ方法（第二階矩寬度）定義光束半徑。光束半徑w = 2σ，其中σ是光強分布的標準差。這一定義適用于任何光束形狀，是ISO標準的基礎。

測量位置求：至少在10個位置測量光束直徑，其中約一半測量點應位于束腰附近（瑞利長度z_R內），另一半應在遠場（距束腰至少2倍瑞利長度）。這種分布確保了對束腰和發散特性的準確捕獲。

探測器要求：使用陣列探測器（CCD/CMOS）時，光束直徑內至少需要10個像素，感興趣區域應為光束直徑的3倍，必須進行背景噪聲扣除。M2測量的典型精度為±10%。

二、M2測量方法與技術

2.1 光束傳播法測量原理

M2測量基于光束傳播法，其核心思想是通過測量光束在傳播過程中的半徑變化來確定M2值。測量流程分為三個關鍵步驟：首先使用無像差透鏡聚焦待測光束，創建人工束腰；然后在不同傳播位置測量光束直徑；最后將測量數據擬合到雙曲線方程w2(z) = w?2 + (M2λ/πw?)2(z-z?)2，從擬合參數中提取M2值。

2.2 測量設備配置

完整的M2測量系統包括三個核心部件。光束輪廓測量器是關鍵設備，主流采用CCD或CMOS相機型傳感器，能夠記錄完整的二維光強分布，測量精度最高。傳感器的像素尺寸和陣列大小需要根據待測光束尺寸選擇，確保滿足"至少10個像素覆蓋光束直徑"的ISO標準要求。

聚焦透鏡的質量直接影響測量精度，必須選擇無球差、無像散的高質量透鏡，焦距需要精確已知，并配備與激光波長匹配的增透膜。典型配置使用200mm或400mm焦距的透鏡。

精密平移臺用于在不同軸向位置采集光束剖面。ISO 11146標準推薦"固定透鏡+移動探測器"的配置，移動透鏡會引入測量誤差。平移臺需要具備微米級定位精度和足夠的行程范圍（覆蓋近場和遠場）。電動化平移臺可實現自動化測量，顯著提高效率和重復性。

2.3 數據采集與處理

數據采集階段，需要在每個z位置記錄光束的二維光強分布。軟件使用D4σ方法計算光束半徑，這是ISO標準的強制要求。計算公式為w = 2√[∫∫(x-x?)2I(x,y)dxdy / ∫∫I(x,y)dxdy]，其中I(x,y)是光強分布，(x?,?)是光束質心。

數據處理采用非線性最小二乘法將測量的w2(z)數據擬合到雙曲線方程，直接求解出束腰半徑w?、束腰位置z?和發散角θ?三個物理參數。M2值通過公式M2 = πw?θ/λ計算得出。對于非圓形光束，需要分別對X和Y方向進行擬合，得到M2_x和M2_y兩個獨立值。

2.4 常見誤差來源與避免

光束截斷誤差是最常見的問題，當傳感器尺寸不足以捕獲完整光束時，會低估光束直徑和M2值。解決方法是確保傳感器視場至少為光束直徑的3倍，使用軟件光圈包含99%功率。

背景噪聲對二階矩方法極其敏感，因?yàn)樵肼曉诠馐鈬贿^度加權。必須在測量前記錄并扣除背景，使用適當?shù)拈撝等コ蛷?qiáng)度噪聲，在暗室環境中測量可進一步減少干擾。

采樣不足包括兩方面：像素分辨率不足（光束直徑內像素少于10個）和測量點數不足（少于10個z位置或分布不當）。前者需要選擇合適的傳感器或使用放大光學系統，后者需要嚴格遵循ISO標準的測量點分布要求。

遠場不夠遠是容易被忽視的問題。如果測量點未超過2倍瑞利長度，發散角測量會不準確，導致不同儀器測量結果存在顯著差異。

三、M2在實際應用中的意義

3.1 激光加工質量預測

在激光材料加工領域，M2直接決定了加工質量和效率。激光切割對光束質量要求嚴格，精密切割需要M2<1.2才能實現窄切縫和垂直邊緣。厚板切割雖然可以接受M2<1.5，但低M2值能顯著提高穿透深度和切割速度。實測數據表明，M2從1.8降低到1.2時，穿透能力可提升30%，切割速度提高25%。

激光焊接的焊接深度與M2密切相關。低M2光束能量集中，實現更深的熔透和更窄的熱影響區。汽車制造中的激光釬焊通常要求M2≈1.1-1.2，航空航天鈦合金焊接使用M2=1.3的光纖激光器可實現5mm焊接深度。

激光打標與微加工需要M2<1.3來保證高分辨率和精確細節。在薄膜太陽能電池激光劃線應用中，DPSS激光器（M2<1.2）比第一代脈沖光纖激光器（M2=1.8-4.1）具有1.5倍的焦深優勢，顯著改善劃線質量。

3.2 光學系統設計參考

M2是光學系統設計的關鍵輸入?yún)?shù)。知道M2后，可以預測任意位置的光束尺寸、計算所需的工作距離、選擇合適的光學元件。實際焦斑直徑的計算公式為d = (4M2λf)/(πD)，其中f是透鏡焦距，D是入射光束直徑。

對于無熱畸變的光學系統，系統總體M2可通過公式**M2_system = √(M2_laser + M2_optics)**計算。這意味著對于M2較大的激光器，使用衍射極限光學元件的必要性降低，可以優化成本效益。

3.3 不同應用領域的M2要求

光纖耦合對M2要求最為嚴格。單模光纖耦合需要M2<1.05才能實現理論最高的80-85%耦合效率。實際案例顯示，532nm激光器（M2=1.0）可實現1.25W輸入到1.0W單模光纖輸出，耦合效率達80%。M2偏離1會導致耦合效率快速下降。

**激光雷達（LiDAR）**應用中，M2直接影響探測距離和空間分辨率。車載LiDAR使用1550nm光纖激光器（M2=1.2）可實現200m以上探測距離。低M2值減小光束發散角，延長有效探測距離。

醫療激光對安全性和精度要求極高。眼科手術需要M2<1.1的極低值，微創手術通常要求M2<1.3。光纖耦合醫療激光器（808nm、980nm、1064nm、1470nm）的M2范圍為1.2-1.5。

科研應用對光束質量的要求取決于具體實驗。非線性光學實驗需要M2<1.05以獲得極高峰值功率，光譜學研究通常要求M2<1.2，量子光學實驗需要M2≈1.0的單模運行。

3.4 不同類型激光器的典型M2值

各類激光器的M2值范圍差異顯著。HeNe激光器（M2=1.0-1.1）因其接近理想高斯光束，常被用作參考標準。單模光纖激光器在低功率時可達M2<1.1，商用系統典型為M2=1.6-1.7。Nd:YAG激光器根據配置不同，M2從1.2（高質量單模）到5.0（多模）不等，摻雜濃度越高功率越大但光束質量越低。CO?激光器通常保持優秀的M2=1.1-1.3，適合工業切割焊接。半導體激光器的M2范圍最廣，從VCSEL的1.0-1.2到高功率二極管陣列的100-1000+，快軸和慢軸差異巨大。超快激光器（飛秒/皮秒）通常保持M2<1.15-1.4的良好光束質量。

四、KEWLAB qBeam-2M-FW光斑分析儀

4.1 產品技術特點

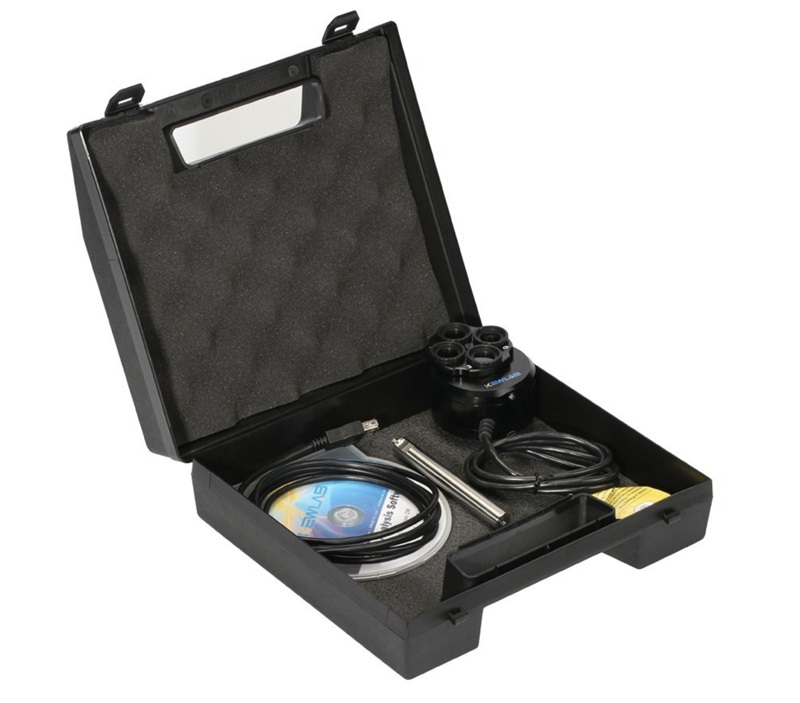

KEWLAB qBeam-2M-FW是一款專為激光光束分析設計的高性價比緊湊型光斑分析儀。該產品采用200萬像素CMOS傳感器（1920×1080分辨率），像素尺寸3μm，圖像傳感區域5.76mm×3.24mm，可測量最小60微米的光束。波長覆蓋范圍350-1100nm，從紫外到近紅外，適用于大多數常見激光器。

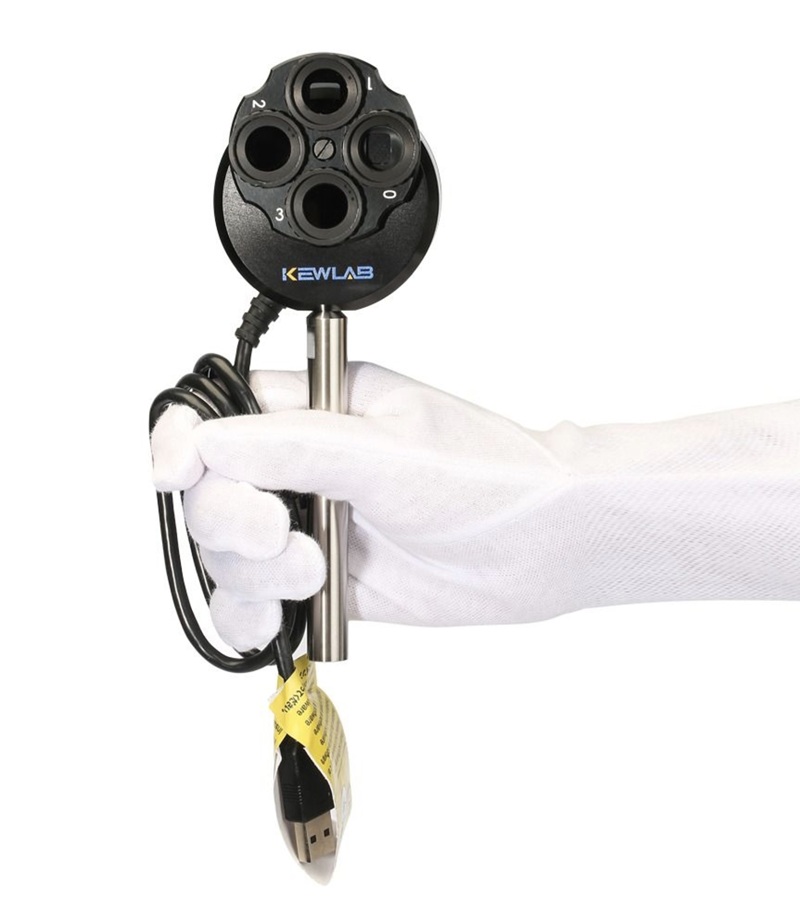

設備內置創新的三片式濾光輪系統，配備ND4、ND9和ND10中性密度濾光片，可單獨使用或組合以實現理想的衰減效果，無需外部衰減器即可適應不同功率激光。損傷閾值達50W/cm2（使用所有濾光片時），靈敏度低至1.2 nW/mm2（632.8nm），動態范圍寬廣。

4.2 M2測量能力

qBeam-2M-FW配備專業的光束分析軟件，完整支持ISO 11146標準的M2測量功能。軟件可自動計算光束寬度、位置、功率分布等多項參數。配合精密平移臺使用時，軟件可自動記錄多個軸向位置的光束半徑，進行雙曲線擬合，輸出M2值、束腰位置、發散角和瑞利長度等完整參數。

4.3 產品優勢與應用

qBeam-2M-FW的核心優勢在高性價比，其價格顯著低于其他國際品牌的同類產品（通常5萬-10萬元），但提供專業級的測量能力，特別適合預算有限的科研院所、高校實驗室和激光器制造企業。

緊湊靈活的設計使其易于集成到現有光學系統，高分辨率傳感器和完善的軟件功能滿足激光光束質量分析、激光器質量控制、光學系統優化、研發實驗等多種應用需求。對于需要M2測量能力的用戶，qBeam-2M-FW提供了一個經濟實用的解決方案。

五、測量注意事項與最佳實踐

5.1 測量前準備

成功的M2測量始于充分的準備。環境控制至關重要：保持穩定的溫度（±3°C）、無空氣擾動、清潔無塵的環境，建議使用層流罩。激光器需要充分預熱（特別是固體激光器），確保功率穩定后再開始測量。光學元件必須清潔無污染，透鏡應選擇無明顯像差、配備適當AR涂層的高質量產品。

5.2 數據質量檢查

測量完成后，需要通過多項指標判斷結果可靠性。擬合質量是首要指標，R2值應大于0.99，殘差應隨機分布無系統偏差。物理合理性檢查包括：M2必須≥1（小于1表示測量錯誤），M2值應在該類型激光器的典型范圍內（<1.5為優秀單模，1.5-3為良好多模，3-10為一般工業激光器，>10為高功率或多模系統）。

重復性驗證同樣重要。連續測量的變化應小于5%，一天內變化應小于10%，溫度變化±3°C內保持穩定。測量結果應與激光器制造商規格在±20%范圍內一致。如果X和Y軸M2差異超過20%，需要檢查是否存在散光或?qū)?zhǔn)問題。

5.3 質量控制應用

在激光器制造中，M2測量是出廠檢驗的標準項目，用于驗證產品是否滿足規格要求，監測生產一致性，追蹤長期趨勢。在激光加工系統中，定期M2檢查（每月或每季度）可作為性能下降的早期預警，關聯加工質量數據，實施預測性維護。

對于醫療激光器，M2穩定性關系到手術安全和治療效果，需要符合FDA/CE等監管標準，進行定期性能驗證并保持完整的文檔記錄和可追溯性。

結語

M2光束質量因子作為ISO 11146國際標準定義的關鍵參數，在激光技術的各個領域發揮著不可替代的作用。從激光器研發到生產質量控制，從光學系統設計到實際應用優化，M2都提供了量化評估光束質量的統一標準。

掌握M2的理論基礎、測量技術和應用方法，是每位激光技術工作者的必備技能。隨著測量技術的進步——從傳統的分鐘級掃描到基于波前傳感的秒級瞬時測量，M2表征變得越來越高效準確。選擇合適的測量設備，遵循ISO標準要求，注意避免常見誤差，就能獲得可靠的M2數據，為激光系統優化提供堅實的技術支撐。

KEWLAB致力于為科研人員和工程師提供高品質、高性價比的激光表征測量設備。qBeam-2M-FW光斑分析儀以專業的M2測量能力和親民的價格，助力更多實驗室和企業實現精確的光束質量控制。無論是基礎研究還是工業應用，準確測量和理解M2因子，都將顯著提升激光系統的性能和應用效果。
