引言：為什么光纖耦合LED光源成為實驗室新寵？

在現代光學測試領域，一個看似矛盾的需求經常困擾著研究人員：既需要穩定可控的光源，又希望光源位置靈活可變；既要求高功率密度輸出，又不能讓熱源影響敏感樣品；既需要多波長切換，又希望系統緊湊簡潔。光纖耦合LED光源的出現，巧妙地解決了這些看似矛盾的技術需求。

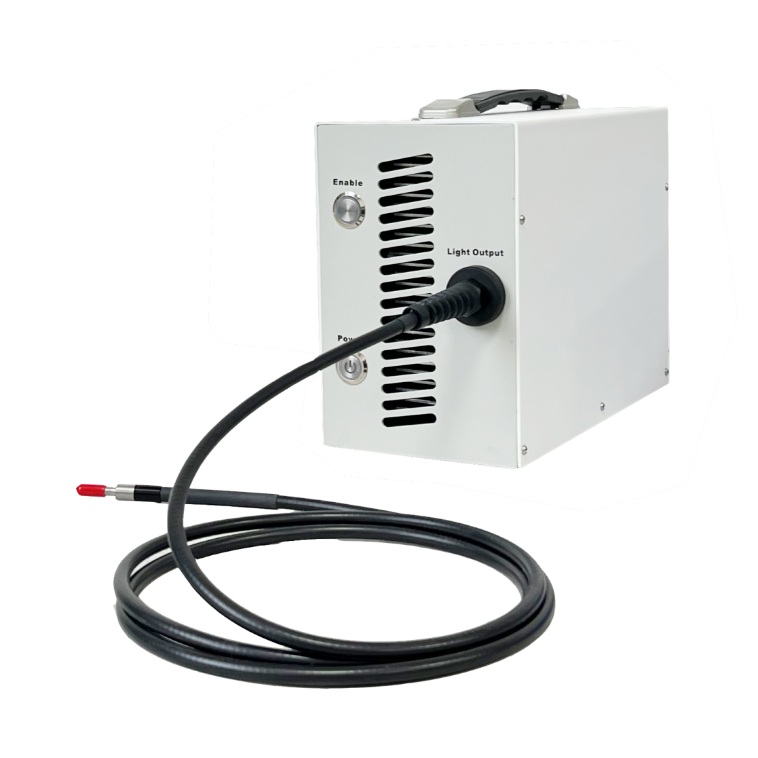

將LED光源與光纖傳輸技術結合，不僅繼承了LED的諸多優勢——窄帶光譜、快速調制、長壽命、低功耗，更通過光纖的柔性傳輸實現了光源與應用點的分離，極大地拓展了應用可能性。Kewlab光纖耦合LED光源系列，正是這一技術理念的精心實現。

1.光纖耦合LED光源的技術原理

1.1 核心技術架構

光纖耦合LED光源系統由三個關鍵部分組成：LED發光模塊、耦合光學系統和光纖傳輸系統。看似簡單的組合，實則蘊含著精密的光學設計。

LED發光模塊是系統的"心臟"?，F(xiàn)代大功率LED芯片可以提供從深紫外（265nm）到近紅外（1650nm）的各種波長選擇。單顆LED芯片的光功率可達數瓦，但如何高效地收集這些光并耦合進光纖，是技術的關鍵所在。

耦合光學系統是實現高效率傳輸?shù)暮诵?。LED芯片的發光特性是朗伯型分布，發散角約120°，而光纖的接收角（數值孔徑NA決定）通常在22°-37°之間。這意味著直接耦合的效率極低。通過精心設計的非球面透鏡或復合透鏡系統，可以將LED的發散光束匯聚到與光纖芯徑和NA匹配的光錐中。

光纖傳輸系統提供了靈活的光傳輸路徑。根據應用需求，可選擇不同類型的光纖：

• 石英光纖：UV-VIS-NIR全波段傳輸，損耗低
• 液芯光纖：大芯徑，高功率傳輸能力
• 塑料光纖：成本低，柔韌性好，適合可見光

1.2 關鍵性能參數深度解析

耦合效率是評價系統性能的首要指標。它定義為進入光纖的光功率與LED總輸出功率之比。影響耦合效率的因素包括：

1. 光學匹配度：LED發光面積與光纖芯徑的匹配
2. 數值孔徑匹配：耦合透鏡的NA與光纖NA的匹配
3. 像差校正：透鏡系統的球差、彗差等像差控制
4. 對準精度：LED、透鏡、光纖的同軸度

理論上，當LED發光面積小于光纖芯徑，且經透鏡匯聚后的光錐角小于光纖接收角時，可以實現接近100%的幾何耦合效率。但實際中，由于菲涅爾反射、透鏡吸收等因素，典型的耦合效率在30-50%之間。

輸出功率穩定性直接影響測量精度。LED的輸出功率受溫度影響顯著，溫度每升高10°C，輸出功率可能下降5-10%。高品質的光纖耦合LED光源采用以下技術確保穩定性：

• 主動溫控：TEC制冷維持LED結溫恒定
• 反饋控制：光電二極管監測輸出，閉環調節驅動電流
• 恒流驅動：高精度恒流源，紋波<0.1%

光譜特性決定了光源的應用范圍。LED的典型光譜特征包括：

• 中心波長：制造公差通常±5nm
• 半高寬（FWHM）：15-30nm，取決于LED類型
• 光譜穩定性：溫度系數約0.2-0.3nm/°C

1.3 光纖接口標準與兼容性

SMA905接口是最常用的光纖連接標準，具有以下特點：

• 螺紋連接，穩定可靠
• 兼容性廣，適配各類光譜儀和光學器件
• 典型對準精度：±25μm

FC/PC接口在需要更高精度的應用中使用：

• 陶瓷插芯，對準精度高（±2μm）
• 插拔重復性好
• 適合單模光纖應用

光纖參數選擇原則：

• 芯徑：200-1000μm，大芯徑提高耦合效率但降低功率密度
• 數值孔徑：0.22（標準）或0.37（高NA），影響光收集效率和出射光錐角
• 長度：1-10m常規，過長會增加傳輸損耗

2.LED波長選擇與應用矩陣

2.1 紫外LED光源（265-395nm）

深紫外LED（265-280nm）

• 應用：殺菌消毒效果驗證、DNA/RNA檢測
• 功率范圍：1-50mW
• 特殊要求：需要抗紫外老化的光纖

UVA LED（365-395nm）

• 應用：熒光激發、固化檢測、防偽鑒別
• 功率范圍：100-1000mW
• 優勢：替代汞燈，無汞環保，即開即用

2.2 可見光LED光源（400-700nm）

藍光LED（450-480nm）

• 應用：熒光蛋白激發（GFP）、葉綠素?zé)晒?/li>
• 典型波長：450nm、470nm
• 功率密度：可達100mW/mm2

綠光LED（520-550nm）

• 應用：紅色熒光激發、光動力治療研究
• 典型波長：530nm
• 特點：人眼最敏感波段，適合視覺檢測

紅光LED（620-660nm）

• 應用：葉綠素吸收測量、血氧檢測
• 典型波長：630nm、660nm
• 優勢：組織穿透性好，適合生物應用

2.3 近紅外LED光源（700-1650nm）

NIR-I LED（700-950nm）

• 應用：靜脈成像、農產品檢測、光通信測試
• 典型波長：850nm、940nm
• 特點：硅探測器響應好，成本效益高

NIR-II LED（1000-1650nm）

• 應用：水分檢測、塑料分選、光纖通信
• 典型波長：1050nm、1300nm、1550nm
• 要求：需要InGaAs探測器配合

3.典型應用場景詳解

3.1 熒光光譜測量

應用背景 熒光光譜是分析化學、生物醫學研究中的重要工具。傳統的氙燈、汞燈光源體積大、發熱多、需要預熱，而光纖耦合LED光源完美解決了這些問題。

技術實現

1. 激發光源配置：
• 根據熒光團選擇合適波長的LED
• 通過光纖將激發光導入樣品室
• 使用帶通濾光片提高光譜純度
2. 優化策略：
• 脈沖調制減少光漂白
• 多波長LED切換實現激發光譜掃描
• 功率可調適應不同濃度樣品

應用案例 某生物實驗室使用Kewlab 470nm光纖耦合LED光源進行GFP標記細胞的定量分析。相比原有的汞燈系統，LED光源將測量重復性從±5%提升到±0.5%，樣品光漂白減少80%，實驗效率提升3倍。

3.2 顯微鏡照明升級

傳統照明的局限 顯微鏡的鹵素?zé)粽彰鞔嬖诎l(fā)熱大、壽命短、光譜不可調等問題。LED光源改造成為趨勢，但直接替換往往需要改動光路，成本高昂。

光纖耦合方案優勢

• 無需改動顯微鏡光路
• 通過光纖將LED光導入原有照明端口
• 可實現多波長切換和強度調節
• 零熱量傳遞到樣品

實施要點

1. 光纖適配器設計：匹配顯微鏡照明接口
2. 照明均勻性：使用勻光器或擴散片
3. 控制集成：通過軟件實現自動化控制

3.3 光纖傳感系統

原理與優勢 光纖傳感利用光在光纖中傳輸時對外界參數的敏感性進行測量。LED光源的窄帶特性和穩定性使其成為理想的傳感光源。

典型應用

1. FBG傳感系統：
• 使用寬譜LED（FWHM>40nm）
• 配合光纖光柵解調溫度、應變
• 應用于結構健康監測
2. 熒光式光纖傳感：
• UV LED激發熒光標記物
• 檢測pH、氧氣、溫度等參數
• 應用于生物醫學和環境監測
3. 吸收式傳感：
• 特定波長LED對應目標物質吸收峰
• 如940nm檢測水分，1550nm檢測甲烷
• 應用于工業過程控制

3.4 機器視覺照明

需求特點 機器視覺要求照明均勻、亮度穩定、響應快速。光纖耦合LED光源通過靈活的光纖布置，可以實現各種照明幾何。

照明方案

1. 同軸照明：通過分光鏡實現與相機同軸
2. 環形照明：光纖分束器產生均勻環形光
3. 線形照明：線型光纖輸出用于線掃描相機
4. 背光照明：光纖導光板產生均勻面光源

波長選擇策略

• 紅色LED（630nm）：增強對比度，減少環境光干擾
• 藍色LED（470nm）：提高分辨率，適合精細特征檢測
• 白光LED：真彩色成像，顏色識別
• 紅外LED（850nm）：隱蔽照明，透視檢測

4.系統設計與集成指南

4.1 光功率計算與設計

功率需求評估 確定所需的照明功率是系統設計的第一步。需要考慮：

1. 目標照度計算：

所需LED功率 = (目標照度 × 照明面積) / (耦合效率 × 傳輸效率 × 光學效率)

1. 損耗因素：
• 耦合損耗：50-70%
• 光纖傳輸損耗：2-10dB/km
• 連接器損耗：0.5dB/對
• 光學元件損耗：5-10%/件

熱管理設計 LED的光電轉換效率約30-40%，其余能量轉化為熱。有效的熱管理至關重要：

• 被動散熱：鋁合金散熱器，自然對流
• 主動散熱：風扇強制對流，適合>5W應用
• TEC制冷：精密溫控，適合高穩定性要求

4.2 控制與集成方案

基礎控制模式

Kewlab光纖耦合LED光源提供簡潔實用的控制方式：

1. 手動控制：
• 面板旋鈕直接調節光強
• 簡單直觀，適合常規實驗
2. 外部觸發：
• TTL觸發輸入，實現同步調制
• 電壓輸入，光強度控制
• 適合與相機、光譜儀等設備協同工作
• 響應快，適合動態測量
3. 連續/脈沖模式切換：
• 連續輸出模式：穩定照明
• 脈沖模式：減少光漂白，延長LED壽命
• 可調節脈沖頻率和占空比

系統集成考慮

在將光纖耦合LED光源集成到現有系統時，需要注意：

• 電源要求：確保提供穩定的DC電源，避免電壓波動影響輸出穩定性
• 光纖兼容性：確認光纖接口類型（SMA905）與系統匹配
• 安裝空間：預留足夠的散熱空間和光纖彎曲半徑
• 電磁兼容：在精密測量環境中注意電磁干擾隔離

4.3 光學配件選擇

準直透鏡 將光纖出射的發散光束準直成平行光：

• 材質：UV應用選擇石英，VIS-NIR選擇BK7
• 鍍膜：增透膜提高透過率

聚焦透鏡 將光束聚焦到樣品上：

• 數值孔徑匹配光纖NA
• 工作距離滿足應用需求
• 像差校正保證光斑質量

濾光片 提高光譜純度或選擇特定波段：

• 帶通濾光片：FWHM 10-40nm
• 長通/短通濾光片：截止陡度>OD4
• 中性密度片：光強衰減

光纖分束器 一分多路輸出：

• 1×2、1×4、1×8配置
• 功率均勻性：±5%
• 應用：多點照明、參考光路

5.應用案例深度分析

5.1 案例一：多通道熒光檢測平臺

項目背景 某診斷試劑公司開發多重?zé)晒釶CR檢測系統，需要4個激發波長（470nm、530nm、590nm、630nm），要求各通道獨立控制，串?dāng)_小于0.1%。

技術方案

• 4路獨立光纖耦合LED光源
• 時分復用控制，避免光譜串?dāng)_
• 每路配置獨立的帶通濾光片
• 光纖束合并后導入檢測區

實施效果

• 檢測通量提升4倍
• 靈敏度提高一個數量級
• 系統穩定性CV<2%
• 獲得NMPA認證

5.2 案例二：半導體晶圓檢測

技術挑戰 晶圓缺陷檢測需要多角度照明，傳統方案需要多個獨立光源，成本高、同步復雜。

解決方案

• 采用1×8光纖分束器
• 8路光纖環形分布
• 中心波長470nm，提高分辨率
• 頻閃同步相機曝光

關鍵指標達成

• 缺陷檢出率>99.5%
• 檢測速度200片/小時
• 誤報率<0.1%
• 節省設備成本60%

5.3 案例三：植物生長實驗照明

研究需求 農業科研院所研究不同光質對作物生長的影響，需要精確控制光譜組成和光量子通量密度。

系統配置

• 紅光660nm、藍光450nm、遠紅光730nm
• 光纖輸出配勻光器
• PPFD范圍：0-500 μmol/(m2·s)
• 可編程光周期控制

研究成果

• 優化光配方提高產量20%
• 縮短生長周期15%
• 發表SCI論文3篇
• 申請專利2項

6.與傳統光源的對比分析

6.1 相對于自由空間LED的優勢

6.2 相對于鹵素?zé)?光纖的優勢

7.技術發展趨勢

7.1 高功率密度LED發展

新一代LED芯片技術不斷突破功率密度極限：

• 垂直結構LED：改善散熱，提高功率密度
• 微透鏡陣列：提高光提取效率
• 多芯片集成：單模塊實現超高功率

這些進展將使光纖耦合LED光源的輸出功率提升3-5倍，拓展在材料加工、光動力治療等高功率需求領域的應用。

7.2 智能化控制趨勢

自適應控制

• 基于反饋的功率自動調節
• 光譜漂移實時補償
• 壽命預測和維護提醒

物聯網集成

• 遠程監控和控制
• 云端數據分析
• 多設備協同工作

7.3 新型應用領域

光遺傳學 精確的時空光控制激活特定神經元，光纖耦合LED光源的快速調制和精確定位能力使其成為理想工具。

結構光3D成像 通過光纖陣列產生可編程的結構光圖案，實現高精度三維重建。

量子點激發 特定波長LED激發量子點材料，應用于顯示、太陽能電池和生物標記。

8.選擇Kewlab光纖耦合LED光源的理由

技術優勢

• 優化的耦合設計，業界領先的耦合效率
• 豐富的波長選擇，覆蓋UV-VIS-NIR全譜段
• 模塊化設計，便于升級和維護

品質保證

• 嚴格的質量控制流程
• 每臺產品獨立測試和標定
• 提供詳細的測試報告和技術參數

服務支持

• 專業的技術咨詢和應用支持
• 快速響應的售后服務
• 定期的產品培訓和技術交流

結語

光纖耦合LED光源代表了現代光源技術的發展方向——高效、靈活、智能、可靠。它不僅是傳統光源的升級替代，更是推動光學應用創新的重要工具。從基礎科研到工業檢測，從生物醫學到環境監測，光纖耦合LED光源正在各個領域發揮著越來越重要的作用。

Kewlab光纖耦合LED光源系列，融合了LED技術和光纖光學的優勢，為用戶提供了靈活、高效、可靠的光學解決方案。無論您是需要精確的熒光激發、穩定的顯微鏡照明，還是創新的光學系統設計，Kewlab都能為您提供合適的產品和專業的支持。

選擇正確的光源，是實驗成功的第一步。讓Kewlab光纖耦合LED光源照亮您的研究之路，助力您的創新征程。
